雙輪車花刀



車花特點:

車削外徑車花刀可以調整切削角度,可以保護機床的精度,對于小型機床剛性要求低。
適用機床類型:數控車床,自動車床,多軸車床,瑞士型自動車床,車銑復合機床。

雙輪車花

可加工網紋,刀具可根據加工工件直徑的大小對滾輪的切削角度進行調整,同時具有中心高調節功能,可以確保雙輪同時接觸工件,避免亂花現象。


加工花紋類型:


車花類型

車花輪 進給方式
    RGE30°     AA+AA F←
    RGE45°     BL15°+BR15° F←
    RGE60°     BL30°+BR30° F←


采用進口車花輪:


AA   BL15°   BR15°   BL30°   BR30°





產品數據:

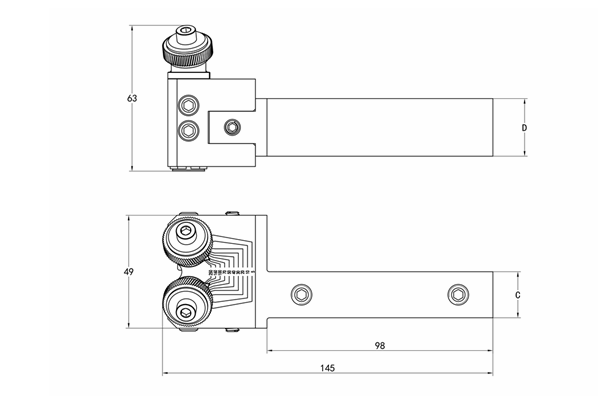

CH2145尺寸圖

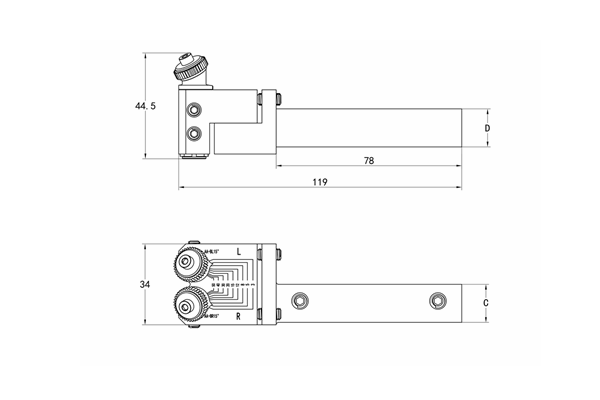

CH2215尺寸圖






工具型號 安裝方向 加工范圍 車花輪尺寸 刀桿尺寸
備件
C D
CH2145R14 R 正 Φ3-50 Φ14.5×3×5 14 16 EAT14.53
CH2145L14 L 反
CH2145R16 R 正 16
CH2145L16 L 反
CH2215R20 R+L
正反可調
Φ5-250 Φ21.5×5×8 20 25 EAT21.55
CH2215R25 25

車花系列刀具使用方法:

1,將刀具裝入刀座,調整刀具中心高確保在工件中心位置。
2,將車花輪靠近工件外徑,調整兩個輪子全寬軸線完全同時貼住工件。
3,開始車花時,以快速進入1/2的牙距深度,寬度約為輪子寬的1/3。
4,當花目成型完成后,才開始Z軸向的進給。
5,如果牙型有牙型有錯誤,可以通過調整刀座軸向修正。
6,使用較大的切削液或潤滑油排去車下來的鐵屑。
